Как проложить трассу под кондиционер до отделки

06.09.2026

6

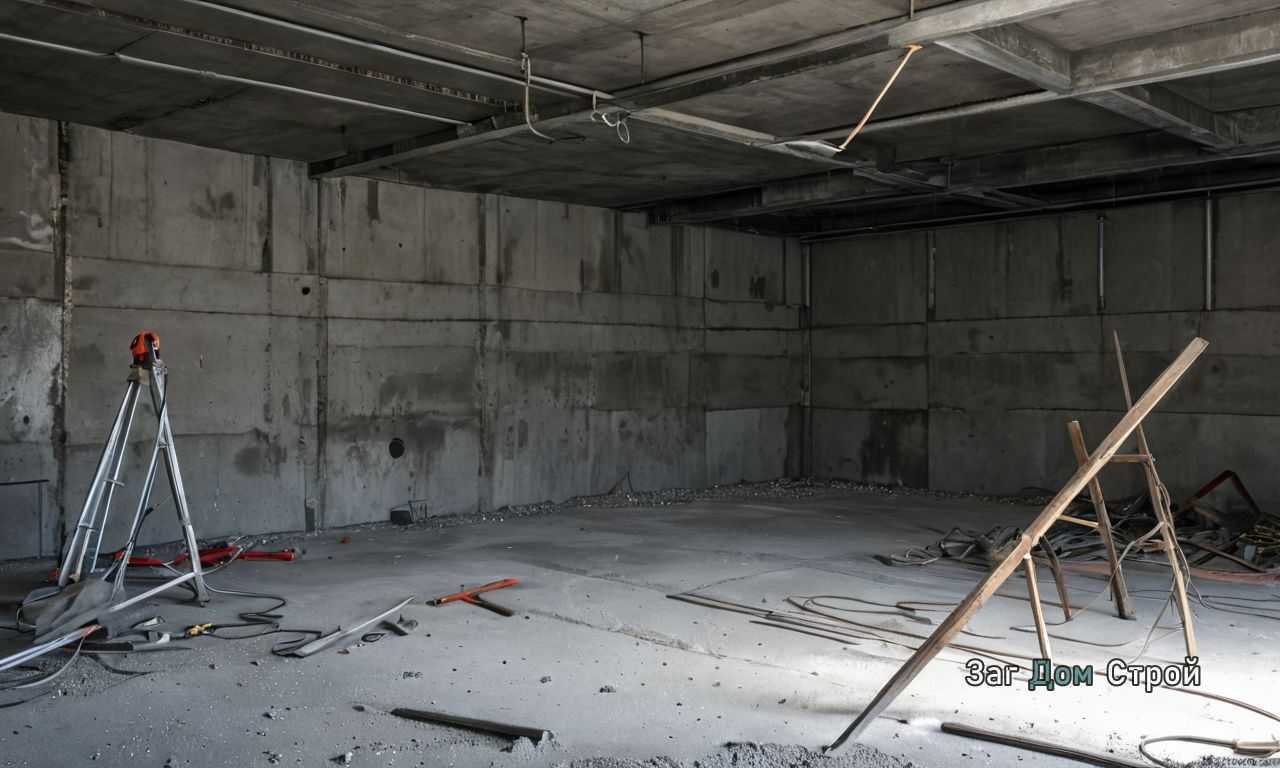

Трасса кондиционера закладывается на этапе черновых работ, когда доступ к стенам и перекрытиям открыт. Ошибка в этот момент приводит к вскрытию отделки и переносу коммуникаций. Правильный маршрут учитывает расположение внутреннего и наружного блоков, длину медных труб, точки поворота и способ скрытой укладки.

Выбор места внутреннего блока с учетом мебели и потоков воздуха

Внутренний блок размещают так, чтобы воздушная струя не попадала на зону сна, рабочее место или диван. Минимальное расстояние до потолка – 80–120 мм, до боковой стены – от 100 мм. Перед блоком требуется свободное пространство не менее 1,5 м без шкафов и перегородок, иначе поток отражается и распределяется неравномерно.

Положение мебели фиксируют до разметки стен. Высокие шкафы и антресоли не должны перекрывать забор воздуха сверху и сбоку. Если планируется установка над дверным проемом, учитывают высоту коробки и направление открывания двери, чтобы исключить сквозной поток.

Привязка блока к трассе и дренажу

Точка выхода трассы из стены выбирается с учетом расположения блока и длины магистрали. Медные трубки прокладывают без резких перегибов, с запасом для подключения. Дренажную линию сразу ориентируют на стабильный уклон в сторону слива, без встречных подъемов, иначе конденсат будет возвращаться в поддон.

Учет направления воздушного потока

Жалюзи блока должны направлять воздух вдоль помещения, а не в торец стены. В узких комнатах блок смещают к длинной стороне, в гостиных – ближе к центру зоны, свободной от мебели. Такой подход снижает перепады температуры и упрощает дальнейшее обслуживание.

Определение точки выхода трассы для наружного блока

Точку выхода трассы закладывают до отделки, опираясь на место установки наружного блока и ограничения фасада. Отверстие в стене располагают так, чтобы длина магистрали была минимальной, без лишних изгибов и пересечений с инженерными сетями.

При разметке учитывают следующие параметры:

• расстояние от внутреннего блока до наружного – обычно до 5–7 м без потери производительности
• высоту установки наружного блока относительно уровня пола помещения
• доступ для обслуживания и крепления кронштейнов
• зоны, где запрещено бурение по проекту дома

При выборе места выхода важно заранее определить способ прокладки дренажа:

1. самотеком на улицу – уклон сохраняется по всей длине
2. в канализацию – точка выхода согласуется с уровнем стояка

Если наружный блок размещается ниже внутреннего, уклон дренажной линии закладывают внутри помещения до точки выхода. Такой подход снижает риск обратного тока воды и упрощает дальнейший монтаж после завершения отделочных работ.

Расчет длины и диаметра медных труб под модель кондиционера

Перед прокладкой трассы подбирают параметры медных линий строго под конкретную модель кондиционера. Ошибка в диаметре или превышение допустимой длины снижает холодопроизводительность и увеличивает нагрузку на компрессор. Все данные берут из технического паспорта оборудования.

Длину считают по фактическому пути от внутреннего блока до наружного, включая вертикальные участки, повороты и ввод в стену. Измеряется не «по прямой», а по реальному маршруту прокладки с учетом штроб и обхода конструкций. К расчетному значению добавляют запас 0,5–1 м для подключения.

Диаметр подбирают по мощности кондиционера и типу хладагента. Медные трубки должны соответствовать заводским требованиям, иначе система работает нестабильно.

При длине трассы, близкой к предельной, учитывают требования к дополнительной заправке хладагента. Это влияет на стоимость монтажа и должно быть заложено заранее. Если маршрут проходит с перепадом высот более 5 м, проверяют допустимую разницу уровней между блоками.

В рамках услуги расчет выполняется до начала отделки, чтобы трубки были уложены без стыков в стенах, с нужным запасом и точным соответствием выбранной модели кондиционера.

Прокладка штробы в стенах без ослабления несущих конструкций

Перед началом работ определяют тип стены по проекту дома. В несущих стенах штробление допускается только по вертикали и на ограниченную глубину, обычно не более 20–30 мм, без затрагивания арматуры. В панельных домах маршрут трассы согласуют с заводскими пустотами или выбирают обходные зоны.

Разметку выполняют после точного определения точки выхода трассы и высоты установки блоков. Штроба должна быть прямолинейной, без диагональных участков, чтобы трубки легли без напряжения. Ширину подбирают с учетом теплоизоляции и крепежа, обычно 60–80 мм для стандартной магистрали.

Технология выполнения штробы

Работы выполняют штроборезом с пылеудалением, что позволяет сохранить геометрию стены и не перегреть бетон. Глубину контролируют по ограничителю, избегая увеличения канала в местах поворотов. После укладки трассы штробу закрывают цементным раствором без пустот.

Прокладка трассы внутри штробы

Трубки укладывают с минимальным количеством изгибов, фиксируют клипсами через каждые 40–50 см. Маршрут не должен пересекаться с электропроводкой и стояками отопления. Такой подход сохраняет прочность конструкции и позволяет выполнить чистовую отделку без трещин и деформаций.

Организация дренажа с правильным уклоном до канализации

Дренажную линию закладывают одновременно с трассой, пока стены открыты. Для самотечного отвода конденсата требуется постоянный уклон не менее 5–10 мм на каждый метр длины. Если этот параметр не выдержан, вода задерживается в трубке и попадает во внутренний блок.

Маршрут дренажа прокладывают кратчайшим путем до точки врезки в канализацию. Допустимы только плавные повороты с радиусом не менее 50 мм. Вертикальные подъемы исключают, даже на коротких участках. При пересечении с другими коммуникациями дренаж располагают ниже, чтобы сохранить геометрию уклона.

Подключение к канализации

Слив подключают через сифон или сухой затвор, чтобы запахи не попадали в помещение. Диаметр дренажной трубки обычно 16–20 мм, этого достаточно для стабильного отвода воды. Точку подключения размещают выше уровня стояка с учетом будущей толщины пола и чистового покрытия.

Контроль уклона до отделки

После укладки трассы уклон проверяют уровнем или лазерной разметкой по всей длине. Трубки фиксируют клипсами, чтобы исключить провисание после заделки штробы. Такой подход позволяет завершить отделку без риска вскрытия стен из-за ошибок в дренажной системе.

Укладка трассы с теплоизоляцией и защитой от повреждений

После подготовки штроб и определения маршрута прокладывают медные трубки с теплоизоляцией. Изоляция предотвращает конденсацию на поверхности труб и сохраняет холодопроизводительность. Толщина изоляции подбирается под диаметр трубок и условия эксплуатации, обычно 6–9 мм для стандартных моделей.

Маршрут трассы следует выбирать прямым, с минимальным количеством поворотов. Каждое отклонение фиксируют клипсами или хомутами, чтобы трубки не смещались при заделке стен. Особое внимание уделяют точкам входа и выхода из штробы – здесь изоляция сохраняется непрерывной.

Защита трубок внутри стен

Трубки укладывают в пластиковый гофрированный кожух или металлическую трубу на участках с высоким риском механических повреждений. Крепление выполняют через каждые 40–50 см. После фиксации проверяют целостность изоляции и отсутствие натяжения на соединениях.

Контроль укладки перед отделкой

Перед заделкой штробы проверяют точность маршрута и правильность укладки трубок, включая вертикальные и горизонтальные участки. Любое отклонение исправляют до нанесения штукатурки или плиточного клея. Такой подход исключает переделки после отделки и обеспечивает долговечность системы кондиционирования.

Ошибки при прокладке трассы до ремонта и способы их избежать

Неправильное планирование маршрута и нарушение уклона дренажной линии приводят к снижению производительности кондиционера и появлению протечек. Основные ошибки встречаются на этапе черновых работ, когда трассу закладывают без точных замеров и учета будущей отделки.

• Изгибы трубок под острым углом – вызывают затруднение циркуляции хладагента. Решение: использовать плавные повороты с радиусом не менее 50 мм.
• Несоблюдение уклона дренажной трубки – вода задерживается и возвращается в поддон. Решение: контролировать уклон 5–10 мм на метр по всему маршруту.
• Маршрут трассы через несущие конструкции без согласования – повреждается стена или арматура. Решение: выбирать обходные пути и согласовывать проходы по проекту здания.
• Недостаточная длина трубок – при соединении возникает натяжение. Решение: добавлять запас 0,5–1 м на подключение и монтаж фитингов.
• Отсутствие фиксации трассы перед заделкой штроб – трубки смещаются и нарушают уклон. Решение: закреплять клипсами каждые 40–50 см.

Контроль маршрута и уклона перед отделкой позволяет избежать переделок после завершения ремонта. Все изменения фиксируют на чертеже трассы и проверяют уровнем, чтобы обеспечить стабильную работу системы и долговечность установки кондиционера.
